Mã hiệu: DCY

Ứng dụng: Truyền động trong ngành Công nghiệp

Vật liệu: Thép hợp kim

Nguồn truyền động: Motor điện hoặc motor thủy lực

Mô tả chung:

Là sản phẩm hộp truyền động hoàn thiện, bên trong là cơ cấu bánh răng truyền động theo các cấp độ và lực truyền đạt yêu cầu. Được áp dụng rộng rãi cho các lĩnh vực luyện kim, dầu mỏ, cẩu lắp, vận tải, xi măng, xây dựng, hóa chất, dệt may, in, nhuộm, dược phẩm,…

Tốc độ thích hợp để áp dụng cho các loại hộp giảm tốc này được liệt kê như sau:

1. Tốc độ quay của trục đầu vào không vượt quá 1500 vòng/phút.

2. Vận tốc xác định theo chu vi không quá 20m / giây;

3. Nhiệt độ của môi trường làm việc trong khoảng 40-45 ℃. Nếu dưới 0 ℃, trước khi bắt đầu vận hành, dầu bôi trơn nên được gia nhiệt trên 0 ℃.

4. Có thể vận hành hộp giảm tốc theo 2 chiều quay (thuận và ngược chiều kim đồng hồ).

Đặc điểm:

1. Toàn bộ thiết bị được làm bằng thép hợp kim carbon thấp có lực liên kết cao được tôi luyện qua nhiều lần để đạt độ cứng tới HRC58-62. Tất cả các bánh răng đều được mài theo tiêu chuẩn và tuân thủ đúng qui trình trên các máy CNC hiện đại, đạt độ chính xác tuyệt đối và tuổi thọ cực cao trong môi trường làm việc khắc nghiệt nhất

2. Hiệu suất làm việc đạt trên 96,5% cho 1 cấp; hơn 93% cho 2 cấp và hơn 90% cho 3 cấp;

3. Hoạt động ổn định và êm ái;

4. Tiết kiệm năng lượng, mẫu mã đẹp, tuổi thọ cao và khả năng hoạt động tốt trong các môi trường khắc nghiệt là những tính năng nổi trội của dòng sản phẩm này;

5. Dễ tháo rời, kiểm tra và lắp ráp.

Chủng loại và các ký hiệu của dòng giảm tốc DCY:

1. Chủng loại DCY là loại Hộp giảm tốc 3 cấp, có trục truyền dọc theo bánh rang giảm tốc.

2. Đặc tính cơ bản: Giảm tốc 3 cấp, được hiểu rõ ở kích cỡ thong qua số liệu phía sau ký hiệu: VD DCY160, là giảm tốc 3 cấp có kích thước khoảng cách trục truyền cấp cuối cùng là 160mm:

DCY160、DCY180、DCY200、DCY224、DCY250、DCY280、DCY315、DCY355、DCY400、DCY450、DCY500、DCY560、DCY630,DCY710,DCY800;

DCYK160、DCYK180、DCYK200、DCYK224、DCYK250、DCYK280、DCYK315、DCYK355、DCYK400、DCYK450、DCYK500、DCYK560、DCYK630,DCYK710,DCYK800;

DCYF160、DCYF180、DCYF200、DCYF224、DCYF250、DCYF280、DCYF315、DCYF355、DCYF400、DCYF450、DCYF500、DCYF560、DCYF630,DCYF710,DCYF800;

3. Tỷ số truyền động:

1：16   1：18   1：20     1：22.4      1:25     1：28     1：31.5   1：35.5    1：40   1：45    1：50

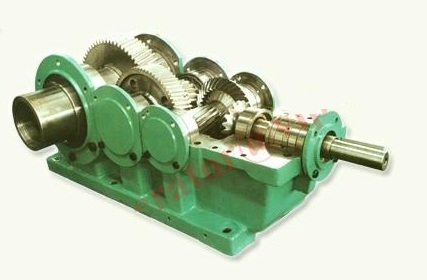

Bản vẽ chi tiết (mô phỏng)
